終端一體機專用多功能控制板現貨供應指示燈繼電器鎖控PWM電路板硬件方案免費定制人機交互軟件開發

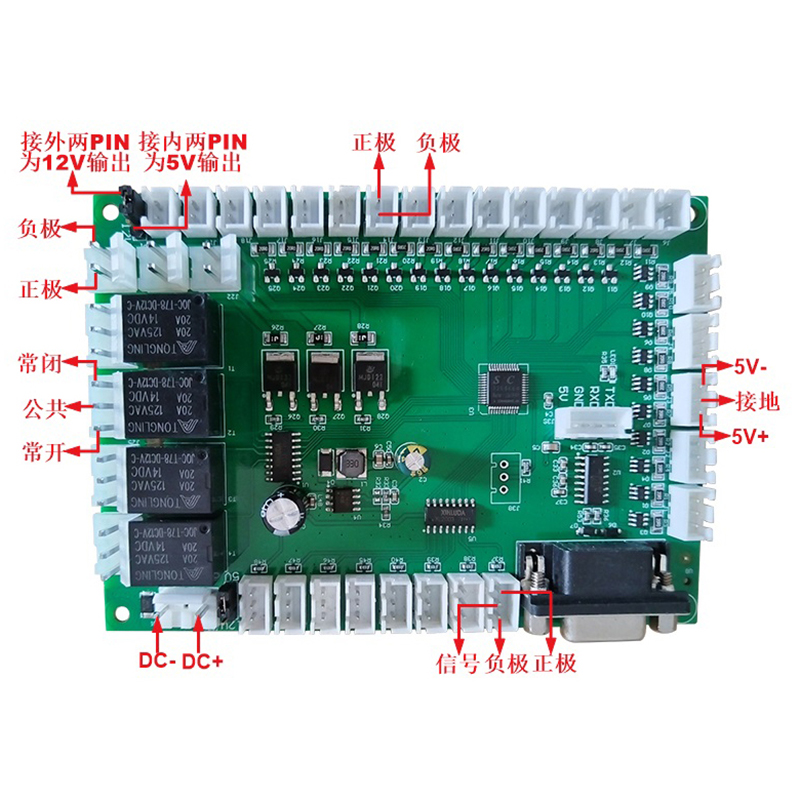

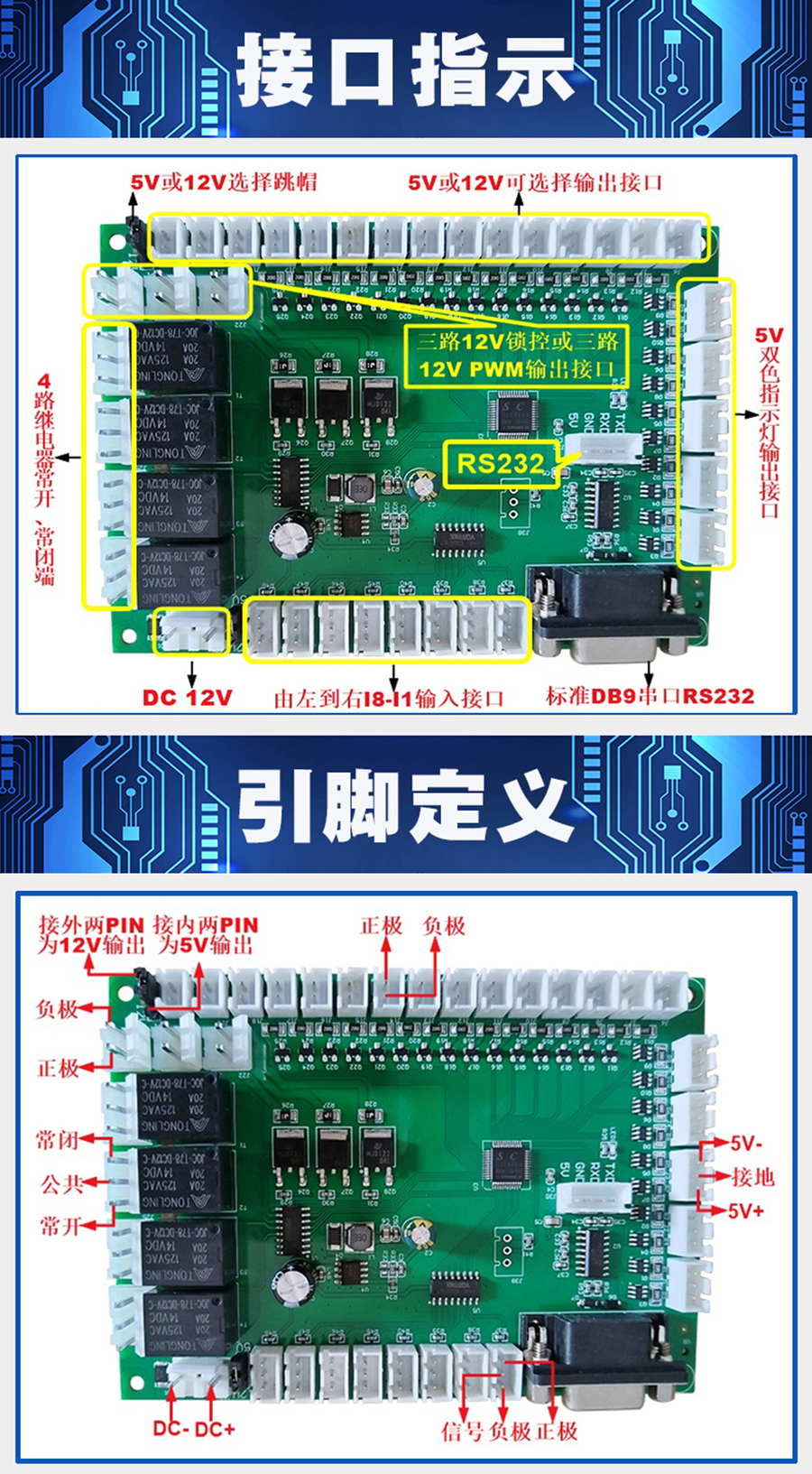

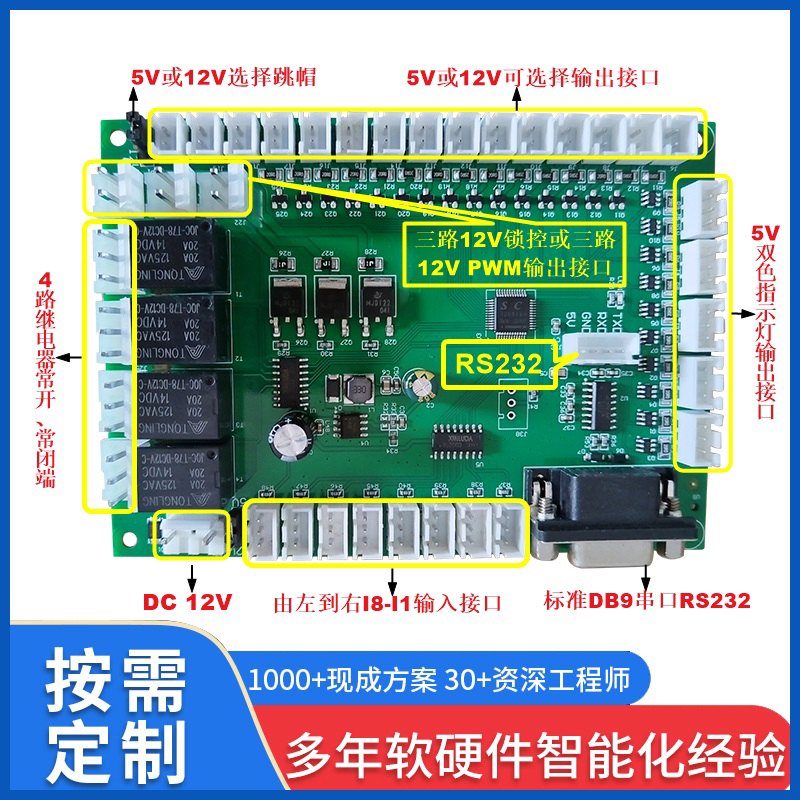

?15路5V或12V可控制輸出，可接入操作提示燈條；
?5路共陰極5V輸出，可控制雙色指示燈條，區分正常、異常狀態；
?3路12V PWM輸出端口，可外接補光燈，且可在后調隨意調節補光亮度；或接入機柜排風扇，可在后臺任意調節轉速；
?4路繼電器常開、常閉端口,可外控制各模塊電源，實現模塊的斷電復位功能；
?7路高低開平輸入接入端，可外接門禁傳感器、紅外對射、反射、振動報警器等傳感器模塊，實現信號上傳功能；并帶5V或12V電源接口，可為外接模塊提供電源。
?5路共陰極5V輸出，可控制雙色指示燈條，區分正常、異常狀態；
?3路12V PWM輸出端口，可外接補光燈，且可在后調隨意調節補光亮度；或接入機柜排風扇，可在后臺任意調節轉速；
?4路繼電器常開、常閉端口,可外控制各模塊電源，實現模塊的斷電復位功能；
?7路高低開平輸入接入端，可外接門禁傳感器、紅外對射、反射、振動報警器等傳感器模塊，實現信號上傳功能；并帶5V或12V電源接口，可為外接模塊提供電源。
- 產品詳情
- 產品規格

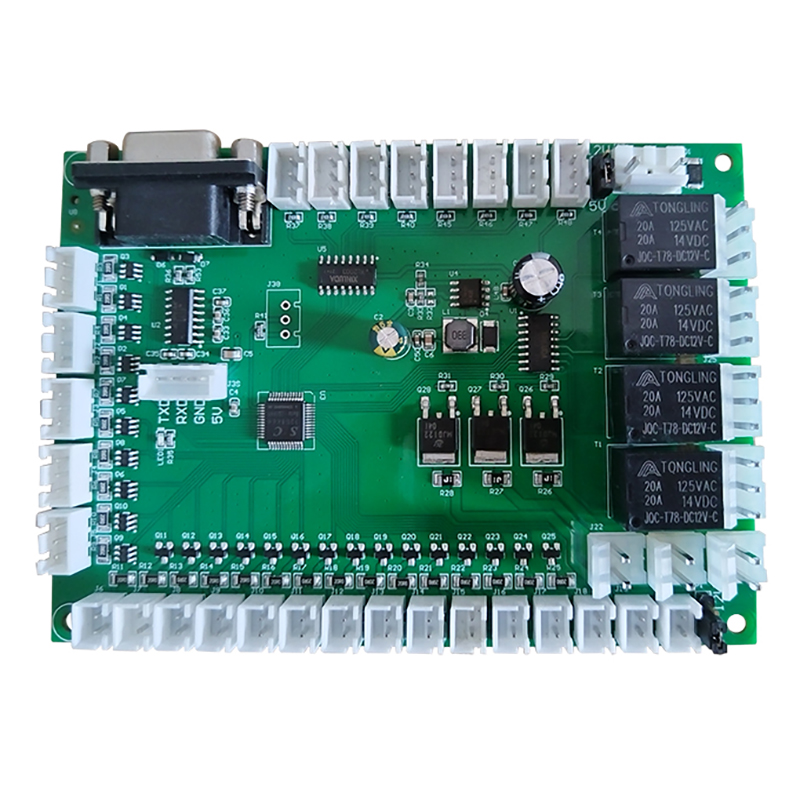

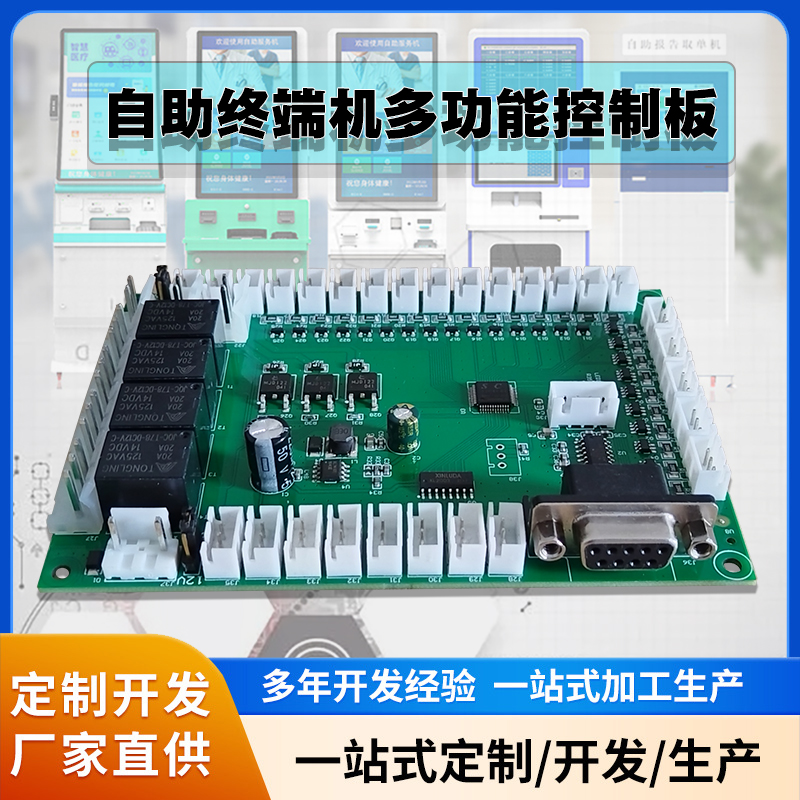

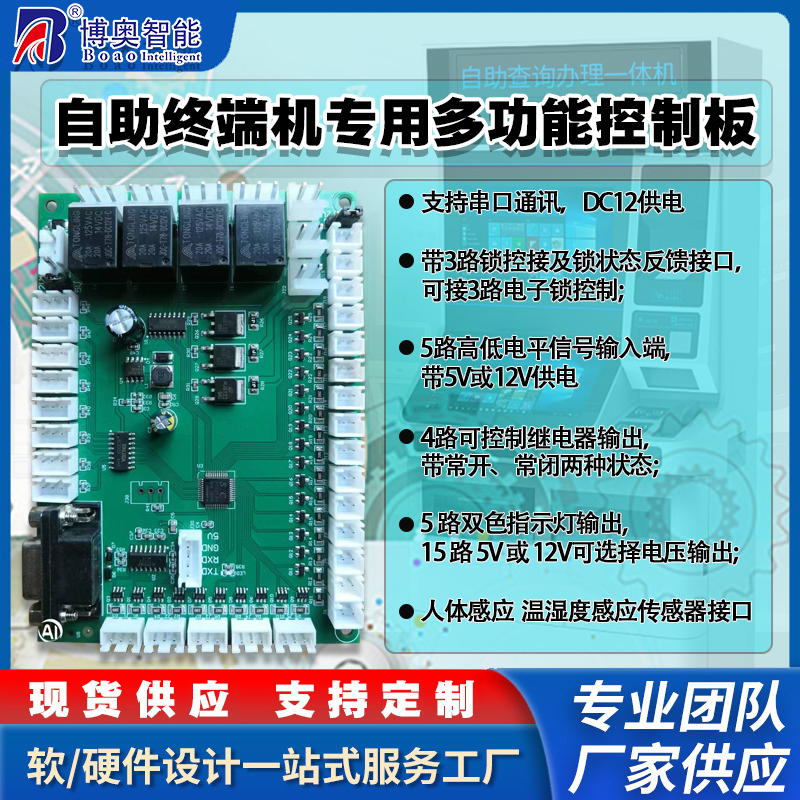

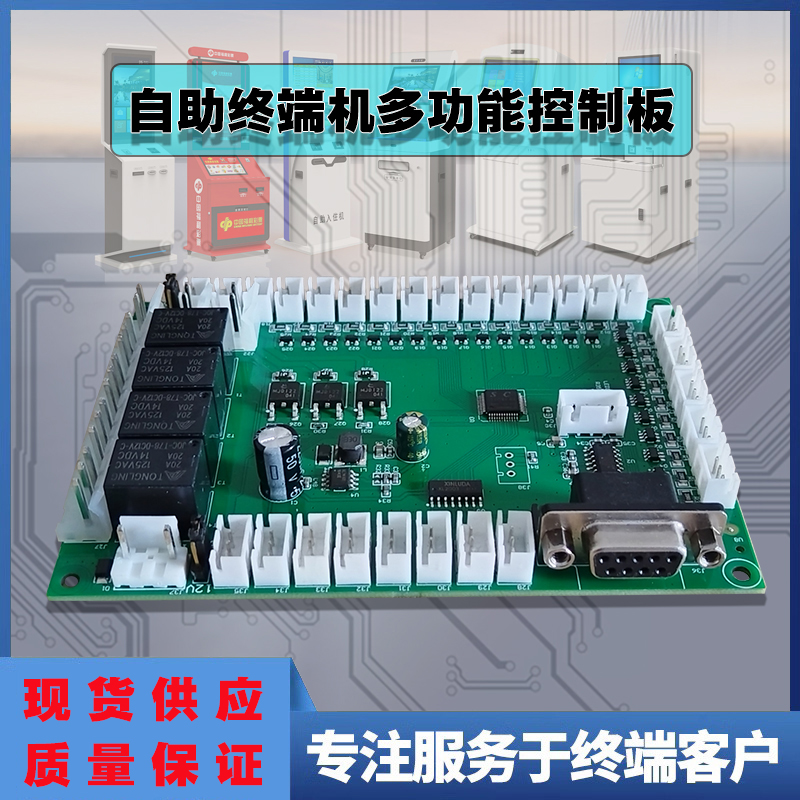

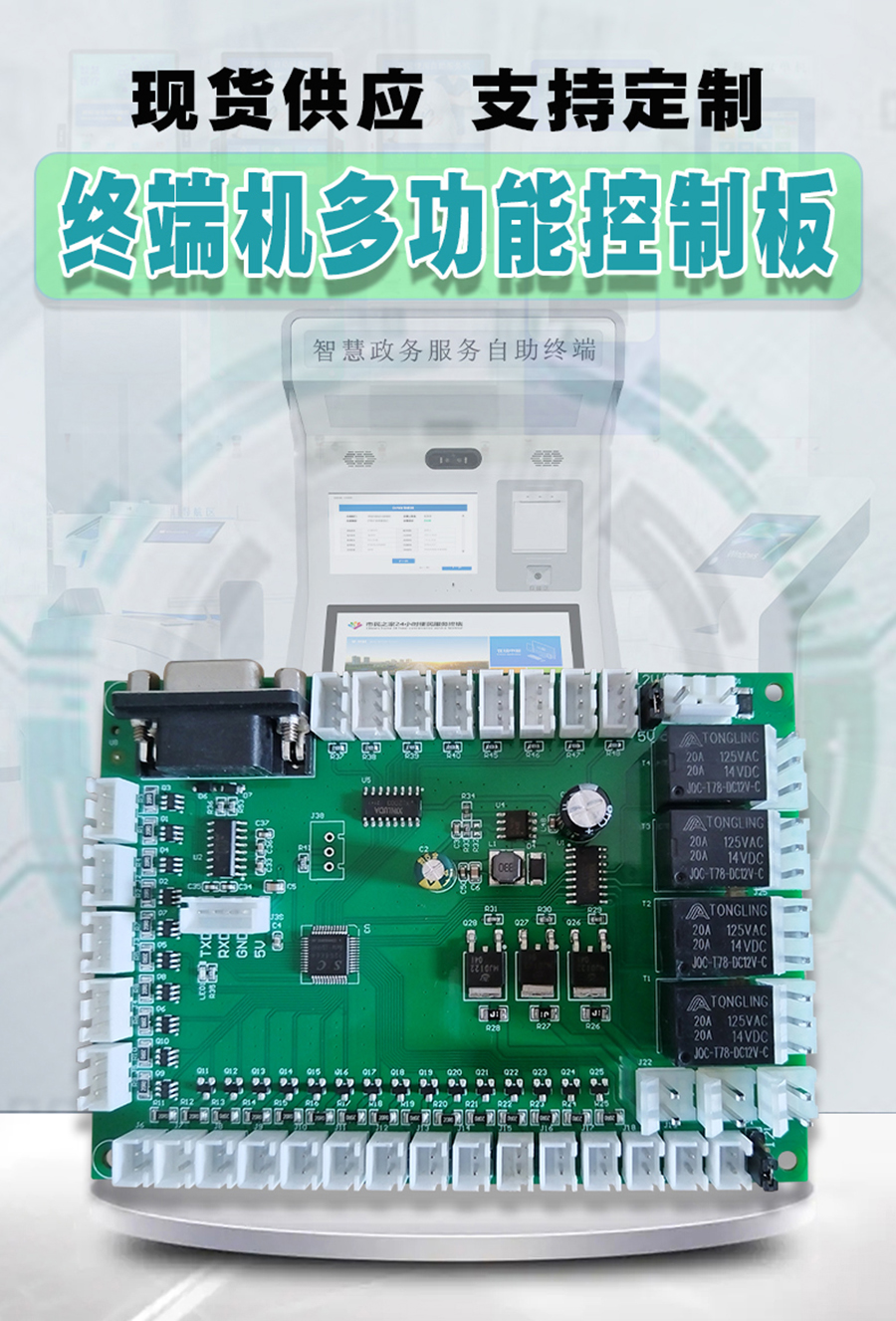

- 自助終端一機專用多功能控制板是一種高性能、低功耗的嵌入式控制板，具有豐富的接口和強大的功能。該控制板采用串口232通訊，LED指示燈控制輸出接口，4路繼電控制接口，8路傳感器輸出接口，可廣泛應用于自助終端設備等領域。
串口232通訊是自助終端一機專用控制板與其他設備進行數據傳輸?shù)闹匾绞街?。通過串口232通訊，控制板可以與上位機、傳感器等設備進行數據交換，實現對自助終端設備的實時監控和控制。LED指示燈控制輸出接口則能方便地進行設備狀態的顯示，使操作人員能夠直觀地了解設備的工作狀態。
4路繼電控制接口和8路傳感器輸出接口是自助終端一機專用控制板的核心部分。4路繼電控制接口可以實現對自助終端設備中的各種電磁閥、電機等執行器的控制，以完成各種復雜的操作任務。而8路傳感器輸出接口則可以連接各種傳感器，實現對環境參數、設備狀態等數據的實時監測，為自助終端設備的智能控制提供數據支持。
此外，自助終端一機專用控制板還具有以下特點：
1. 高穩定性：控制板采用高品質元器件，確保長時間穩定運行。
2. 易于擴展：預留豐富的接口，方便進行功能擴展和升級。
3. 靈活的應用：可應用于各種自助終端設備，如自助售貨機、自助查詢機等。
4. 豐富的文檔支持：提供詳細的技術文檔和教程，方便用戶進行開發和應用。
總之，自助終端一機專用控制板是一款功能強大、易于使用的嵌入式控制板。通過串口232通訊、LED指示燈控制輸出接口、4路繼電控制接口和8路傳感器輸出接口，它能夠?qū)崿F(xiàn)對自助終端設備的實時監控和智能控制，為自助終端設備的發展提供了強大的技術支持。
