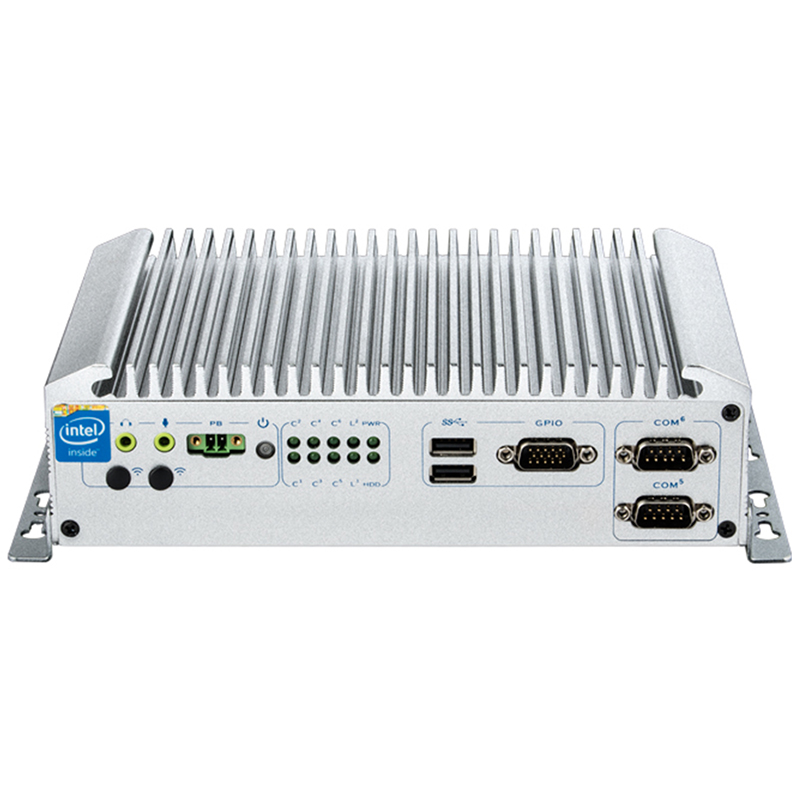

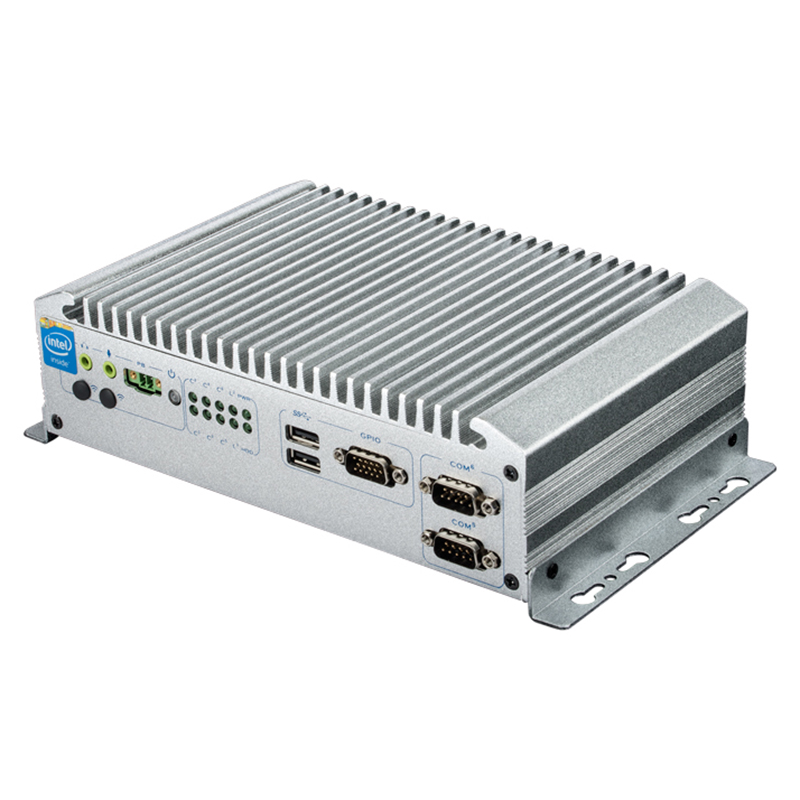

嵌入式工業主機 Haswell/Brodwell U系列主機
英特爾?HaswellTM/BroadwellTMU系列 CPU (雙核), 同時兼容I3/I5/I7 CPU
最大支持16GB DDR3插槽
英特爾?HD4000/5000/6000系列圖形媒體加速器
支持VGA+DVI，同步或異步顯示
4*USB 3.0 , 2*USB 2.0 , 10*COM , 1*GPIO
1個全長Mini-PCIe(支持PCIe和USB設備)
1個全長Mini-PCIe 1x插槽(支持USB 3G/4G通訊模塊)
2個Intel?I210千兆網卡，可選POE電源模塊
直流9-30V輸入
- 產品詳情
- 產品規格
規格描述：?英特爾? Haswell? /Broadwell? U系列 低功耗、高性能、高可靠性的多IO準系統
產品規格?
|
處理器系統 |
CPU????????????? |
英特爾??Haswell/Brodwell U系列 CPU (雙核),同時兼容賽揚/I3/I5/I7 CPU |
|
CPU封裝 |
板載? |
|
|
前端總線 |
DMI |
|
|
芯片組 |
英特爾? Haswell/Brodwell U系列 |
|
|
? |
? |
|
|
內存 |
技術架構 |
單通道低電壓DDR3 1666 MT/s |
|
容量 |
MAX 16GB |
|
|
插槽 |
SODIMM |
|
|
視頻 |
圖形控制器 |
Intel? HD4000/5000/6000系列圖形媒體加速器 |
|
DVI |
DVI-I接口，最高分辨率4K |
|
|
VGA |
支持VGA輸出 |
|
|
雙顯支持 |
VGA+DVI同步或異步顯示 |
|
|
網絡??? |
控制器 |
網絡1: Intel?I210千兆網卡 |
|
網絡2: Intel?I210 千兆網卡 |
||
|
可選POE電源模塊 |
||
|
音頻 |
控制器 |
瑞昱HD ALC662音頻解碼(左右聲道 + 麥克風) |
|
Super I/O |
控制器 |
NTC6106 SIO |
|
硬件監測 |
看門狗定時器 |
0-255秒,提供看門狗例程 |
|
溫度偵測 |
支持CPU/主板/HDD溫度偵測 |
|
|
輸入/輸出接口?? |
USB 3.0 |
4 x USB 3.0 PORT，最大支持+5V@1A. |
|
USB 2.0???????????? |
2個, 兼容USB2.0 / 1.1，最大支持+5V@1A. |
|
|
串口 |
Com1? 9線RS232 TX/RX信號支持4000V浪涌保護 |
|
|
Com2? 3線RS232 TX/RX信號支持4000V浪涌保護 |
||
|
Com3-COM4 3線制RS232/RS485可選,RS232之TX/RX信號支持4000V浪涌保護， RS485支持隔離保護 |
||
|
COM5-COM6 3線RS232TX/RX信號支持4000V浪涌保護 |
||
|
可選COM7-COM10 3線RS232TX/RX信號 支持4000V浪涌保護 |
||
|
GPIO |
DB15公頭，12位,提供例程, 自由定義輸入/輸出,3.3V@24mA電平 |
|
|
擴展總線 |
Mini-PCIe |
1個半長Mini-PCIe 1x插槽,支持PCIe和USB設備 |
|
1個全長Mini-PCIe 1x插槽,支持USB 3G/4G通訊模塊 |
||
|
3G UIM卡槽，內置翻蓋 |
||
|
存儲 |
SATA???????????? |
標準SATA接口，外加SATA HDD 電源座子 |
|
M-SATA |
1個全長m-SATA? scoket,? 最大傳輸速率3Gb/s |
|
|
電源 |
電源類型 |
AT/ATX硬件可跳線選擇供電模式,DC9-30V輸入,LTM3780電源方案， 支持電源反向、過壓保護，2PIN 5.08mm鳳凰頭接口 |
|
LED狀態燈 |
LED |
HDD LED |
|
POWER LED |
||
|
L1L2自定義功能LED |
||
|
COM1-COM6? LED,工作時閃爍 |
||
|
外接電源開關 |
||
|
工作環境 |
工作溫度 |
-20°C ~ 60°C |
|
存儲溫度 |
-40°C ~ 80°C |
|
|
工作濕度 |
0% ~ 90%相對濕度, 無凝露 |
|
|
存儲濕度 |
0% ~ 90%相對濕度, 無凝露 |
|
|
尺寸?????? |
主板200 x 130mm，整機為215 x 136 x 60mm |
|
|
重量 |
? |
