【免費開發協議】電瓶車充電樁主控板現貨直供工業級控制模塊高效穩定應用停車場/小區充電樁小程序開發
- 產品詳情
- 產品規格
- 多路獨立輸出
- 支持10路充電接口獨立控制，單路最大電流5A，滿足多用戶同時充電需求。
- 智能安全防護
- 三重保護機制（短路/過載/過壓），IP54防護等級，適應復雜環境。
- 遠程監控管理
- 4G網絡通訊，實現遠程狀態監控、故障報警及數據統計。
- 靈活用戶管理
- 支持IC卡自發卡功能，便于用戶權限管理及計費設置。
- 低功耗設計
- 待機功耗＜5W，節能環保。

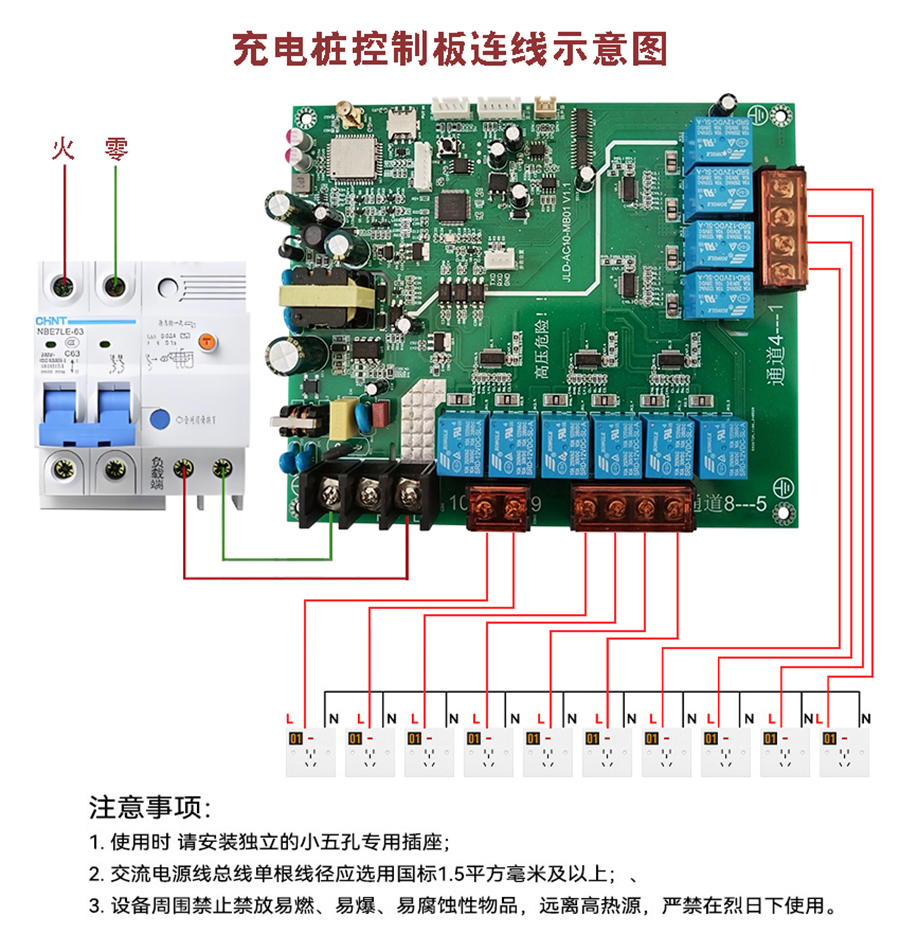

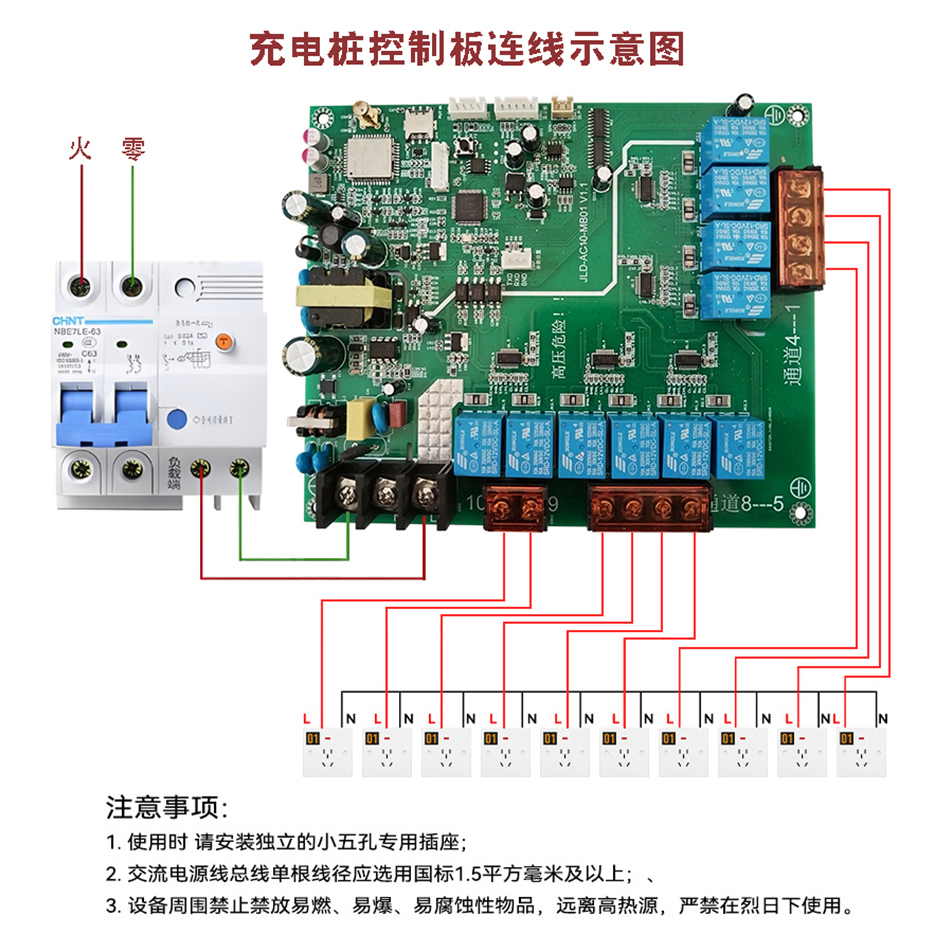

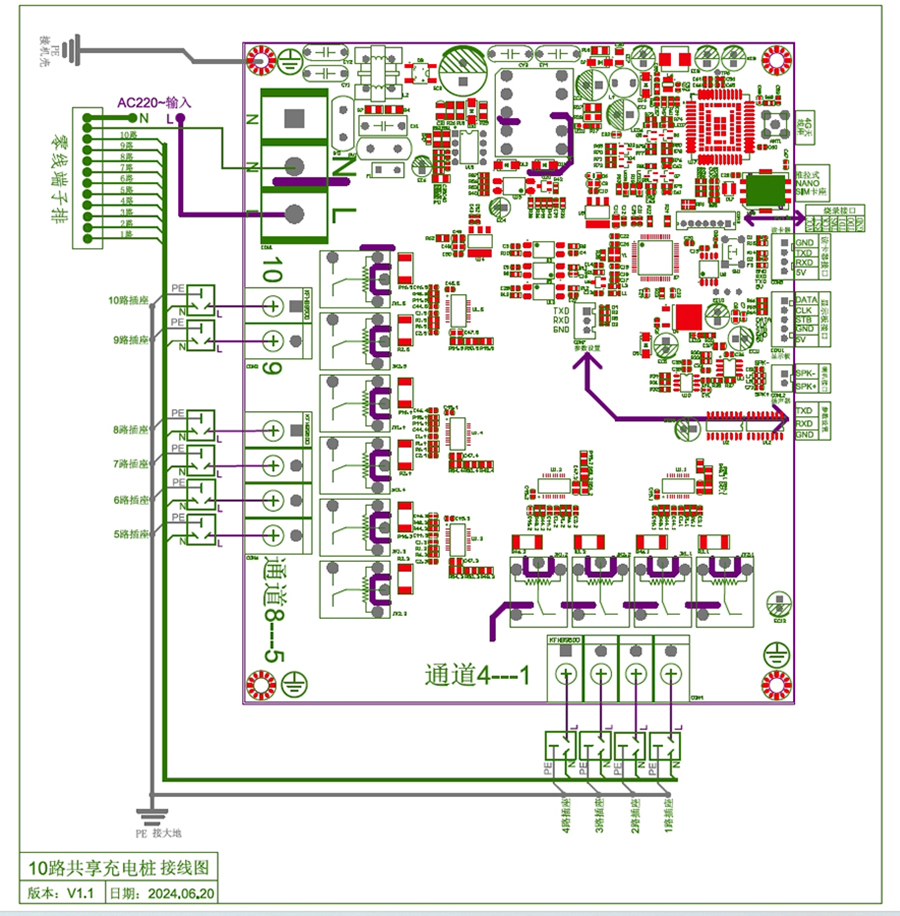

- 接線圖版本：CHARGER OF 10 LINE V1.1（2024.06.20）
- 核心要求：
- 輸入電源需確?；鹁€（L）、零線（N）、地線（PE）正確連接。
- 輸出端口按標號順序接入充電設備，避免交叉接駁。
- 備注：詳細接線步驟請參考附帶的《10路共享充電樁接線圖V1.1》。
-
- 老舊小區改造：兼容性強，支持現有電力系統升級。
- 商業綜合體：10路高負載設計，滿足密集充電需求。
- 政府民生工程：通過IP54防護認證，適應戶外長期使用。
- 質保期限：2年（非人為損壞免費維修）。
- 技術支持：提供遠程調試指導及開發協議對接服務。

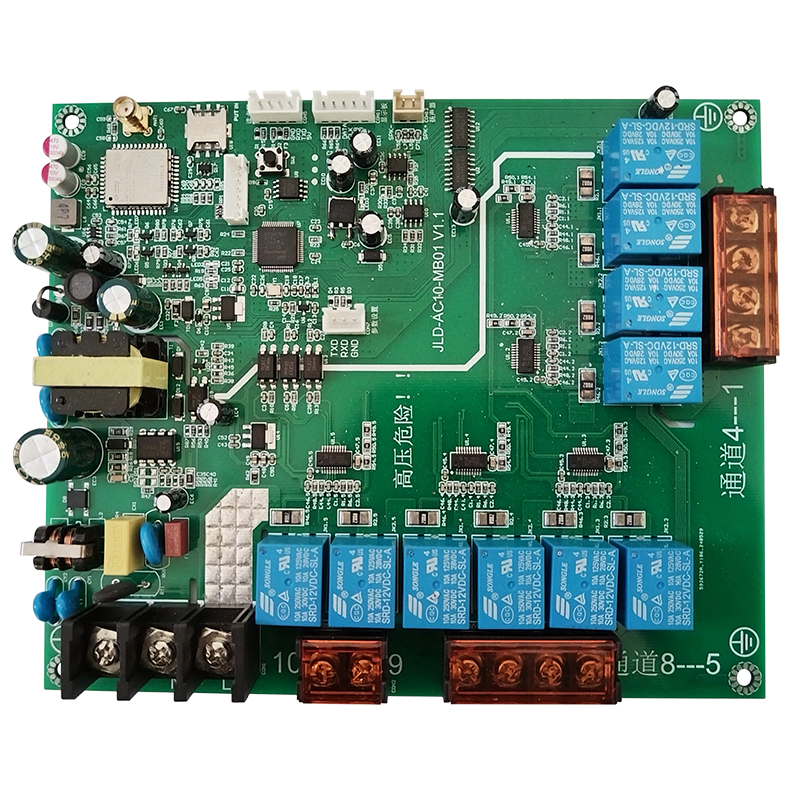

電動自行車充電樁主控板產品介紹規格書
一、產品概述
產品名稱：電動自行車充電樁控制板
應用場景：適用于室內/室外電動自行車充電樁設備，支持小區、商業綜合體、停車場等場所的充電樁安裝需求。
核心功能：多路輸出、智能控制、安全防護、人機交互，滿足高負載、多用戶場景下的穩定充電需求。
二、技術參數
|
類別 |
參數詳情 |
|
工作環境 |
|
|
場地要求 |
室內/室外安裝（不可浸水，需保障通風及信號穩定） |
|
工作溫度 |
-20℃ 至 55℃ |
|
工作濕度 |
≤95%（無凝露） |
|
電源輸入 |
|
|
輸入電壓 |
AC 200~240V 50Hz |
|
上行電源需求 |
總功率 ≥8.7kW（需匹配穩定電源） |
|
待機功耗 |
＜5W |
|
電源輸出 |
|
|
最大輸出電流 |
單路 5A（支持10路獨立輸出） |
|
輸出端口 |
10路充電接口 |
|
通訊方式 |
|
|
網絡 |
LTE Cat1 4G（支持遠程監控及數據傳輸） |
|
刷卡器 |
|
|
IC卡功能 |
支持自發卡（可自定義發卡及用戶管理） |
|
安全性 |
|
|
防護等級 |
IP54（防塵、防濺水） |
|
保護功能 |
短路保護、過載保護、過壓保護 |
|
人機交互 |
|
|
語音播放 |
支持操作提示及故障報警 |
|
按鍵控制 |
支持手動操作及參數設置 |
三、功能特點
四、接線說明
五、應用場景
六、售后服務
